HWSX係列的臥式磁控鍍鋁鏡生產線

主要由前清洗機、鍍膜機、淋漆烘幹線等三大部分組成：

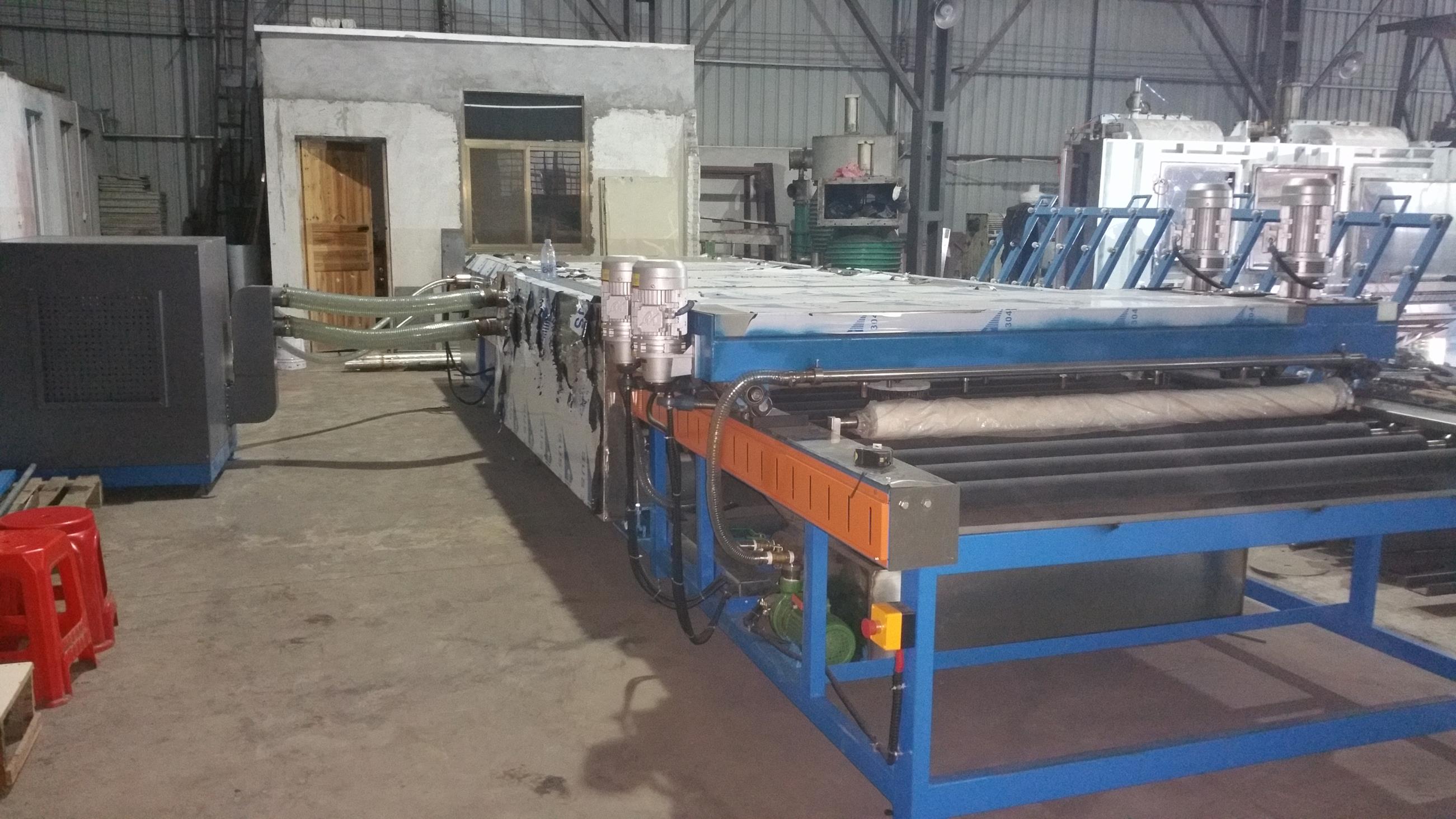

一、玻璃清洗設備部分：

★玻璃清洗設備是玻璃在製鏡、真空鍍膜、鋼化、熱彎、中空玻璃合片等深加工工藝前工序對玻璃表麵進行清潔、幹燥處理的專用設備。玻璃清洗機主要由傳動係統、刷洗、清水衝洗、純水衝洗、冷、熱風幹、電控係統、純水設備等組成。根據用戶需要，中大型玻璃清洗機還配有手動(氣動)玻璃翻轉小車和檢驗光源等係統。該玻璃清洗設備可清洗3-8mm厚度的玻璃，清洗高速、幹淨。加上人性化結構設計理念和智能控製及顯示係統，使設備盡善盡美。需要配備純水設備。

 ★該玻璃清洗機的結構：

上片台-----預洗段-----盤洗段-----滾洗段（後兩組為純水衝洗，可加設整體升降，方便維護）------冷風吹段-----熱風吹幹段或烘箱石英管加熱段----下片台下片或連接下一個設備。

★該玻璃清洗設備的工作流程：

在上片台放上玻璃-----玻璃進入預洗段進行預洗處理，主要是清洗玻璃上麵的防黴粉------進入盤刷往複清洗------再進入前兩道清水毛刷滾洗和後兩道純水毛刷滾洗-----純水衝洗-----冷風吹幹----熱風吹幹或烘箱石英管加熱烘幹-----下片台下片或連接下一個設備。

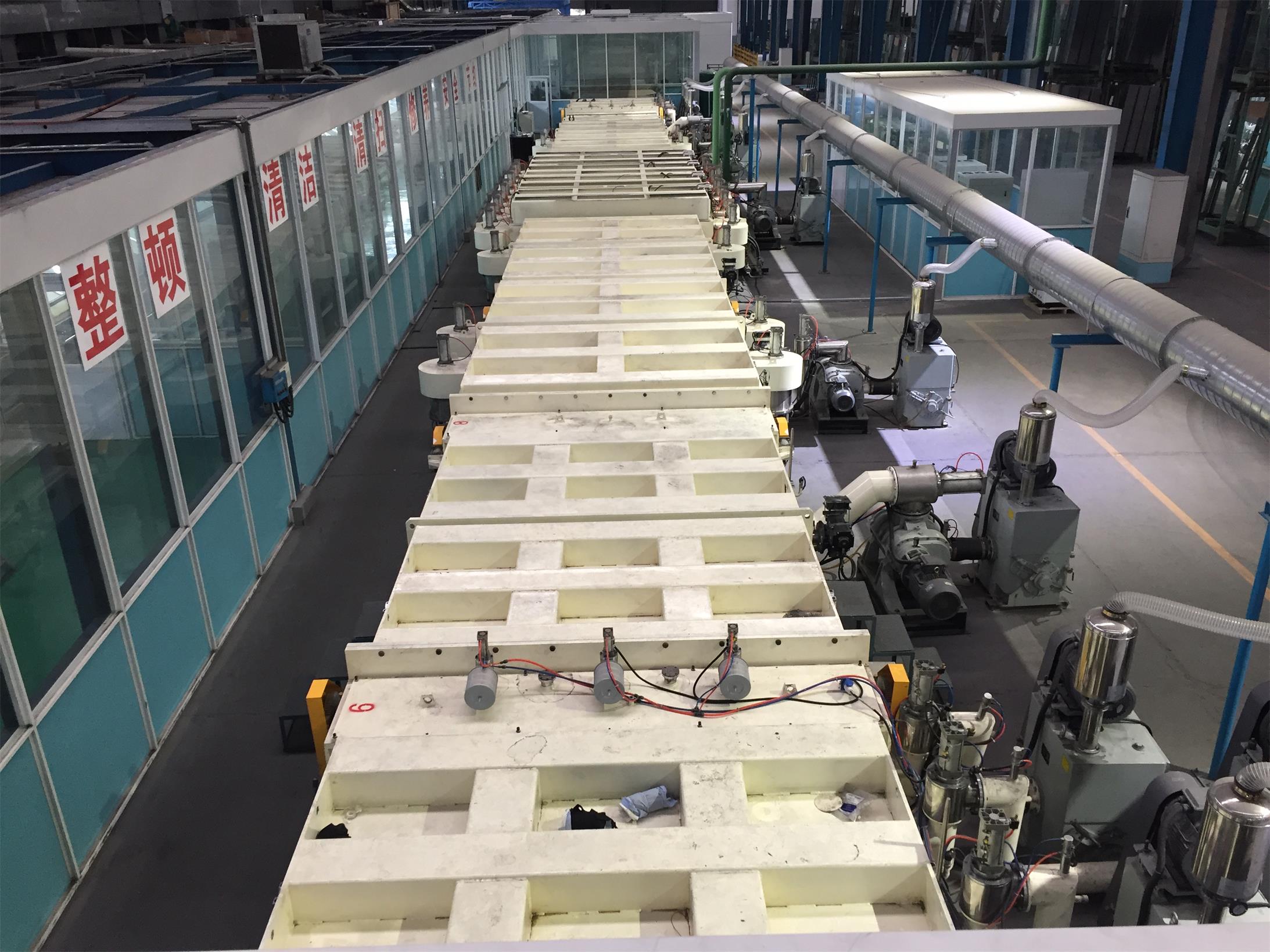

二、臥式磁控鍍膜生產線設備部分：

★該臥式磁控鍍膜生產線可鍍的工藝膜係有：金膜、銀膜、鋁膜、鈦金膜、不鏽鋼膜等單質膜和氧化膜、複合膜、增透膜、增亮膜、光學膜、ITO導電膜、EMI屏蔽膜等等。設備能生產的產品有銀鏡、鋁鏡、彩色玻璃、工藝玻璃、光伏玻璃、光電玻璃、ITO導電玻璃、非導玻璃等，以及PC、PVC、PET等材料表麵鍍AR、AF、ITO、非導等膜和金屬單質膜等工藝。設備主要應用在手機鏡片和手機後蓋鍍膜、電子、電器、軍工、家電、五金、玩具、汽車、建築、建材、燈飾、裝飾等眾多行業領域。本設備的優點：抽速快及穩定、產量高、特殊的傳動結構運行平穩不卡頓（吸收進口設備精華）。高真空部分可根據客戶實際需要全選擇油擴散泵或分子泵，或兩者搭配使用；設計有防返油機構，減少對產品的汙染；使用國內或國外知名品牌真空泵機組，加上人性化結構設計理念和智能控製及顯示係統，使設備盡善盡美。

 ★工藝氣體：氬氣、氧氣、氮氣等，具體看生產的產品而定。

★靶材材質：鋁（可鈦、鋯、矽、鎳、鉻、不鏽鋼）等單質金屬膜。

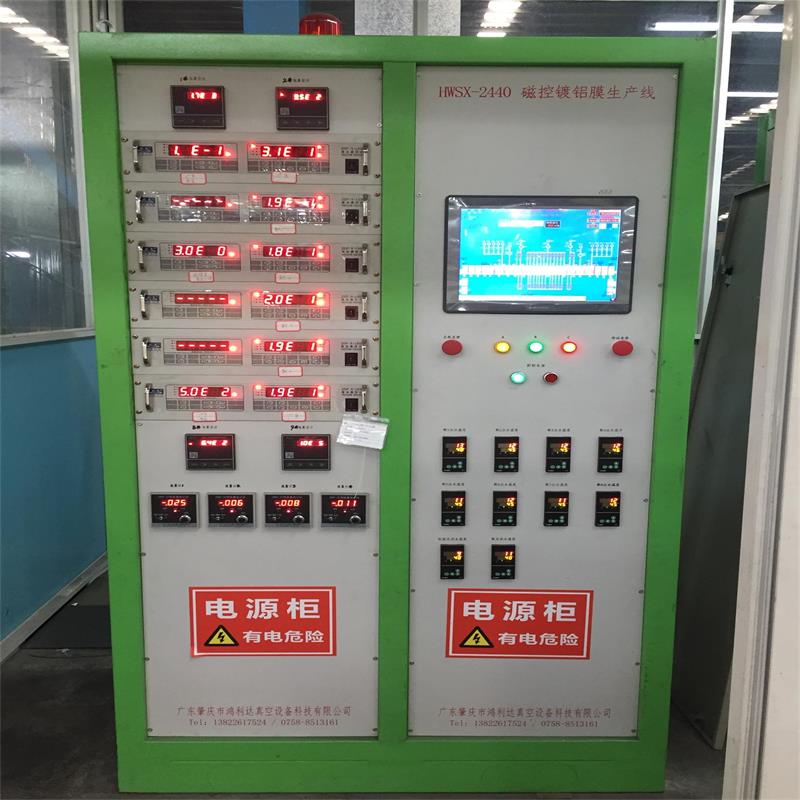

★磁控濺射電源：直流電源。

★該立式磁控鍍膜生產線的結構：有3室4鎖、5室4鎖、5室6鎖、7室6鎖、9室8鎖。

進片平台-----前粗抽室（進片室，粗抽真空泵機組）-----前高真空室（精抽真空泵機組）-----前過渡室-----鍍膜室1、2、3（鍍膜室的個數按工藝而定，精抽真空泵機組、磁控濺射陰極靶、氣體係統）-----後過渡室-----後高真空室（精抽真空泵機組）-----後粗抽室（粗抽真空泵機組）-----出片平台（如此循環工作）。

 ★該臥式磁控鍍膜生產線的工作流程：有3室4鎖、5室6鎖、7室6鎖、9室8鎖，現以7室6鎖為例。

玻璃從清洗機出來進入進片平台-----前粗抽室放氣數秒並開真空鎖1，玻璃進入前粗抽室到位後關真空鎖1並抽真空（如有轟擊開轟擊，有時需要充入氬氣）-----打開真空鎖2後玻璃進入前高真空室後關真空鎖2繼續抽高真空-----達到一定真空後開鎖3並進入前過渡後關真空鎖3、工件架慢速進入鍍膜室1、2、3進行磁控濺射鍍膜工作（鍍膜真空度在2×10-1Pa左右，按工藝而定）-----鍍膜結束後到玻璃走到過渡室-----開真空鎖4並進入後高真空室關真空鎖4後停留一定時間後-----開真空鎖5並進入後粗抽室後關真空鎖5、放氣數秒後開真空鎖6-----玻璃走到出片台後關閉真空鎖6-----直接下片或走到下一個工序（如此循環工作）。

★磁控濺射工作原理：電子在電場的作用下加速飛向基片的過程中與氬（氧、氮等）原子發生碰撞，電離出大量的氬（氧、氮等）離子和電子，電子飛向基片。氬離子在電場的作用下加速轟擊靶材，濺射出大量的靶材原子，呈中性的靶原子（或分子）沉積在基片上形成膜層。二次電子在加速飛向基片的過程中受到磁場磁力的作用下，被束縛在靠近靶麵的等離子體區域內，該區域內等離子體密度很高，二次電子在磁場的作用下圍繞靶麵作圓周運動，該電子的運動路徑很長，在運動過程中不斷的與氬原子發生碰撞電離出大量的氬離子轟擊靶材，經過多次碰撞後電子的能量逐漸降低，擺脫磁力線的束縛，遠離靶材，最終沉積在基片上。磁控濺射就是以磁場束縛和延長電子的運動路徑，改變電子的運動方向，提高工作氣體的電離率和有效利用電子的能量。磁控濺射的基本原理是利用 Ar一02或N2混合氣體中的等離子體在電場和交變磁場的作用下，被加速的高能粒子轟擊靶材表麵，能量交換後，靶材表麵的原子脫離原晶格而逸出，轉移到基體表麵而成膜。

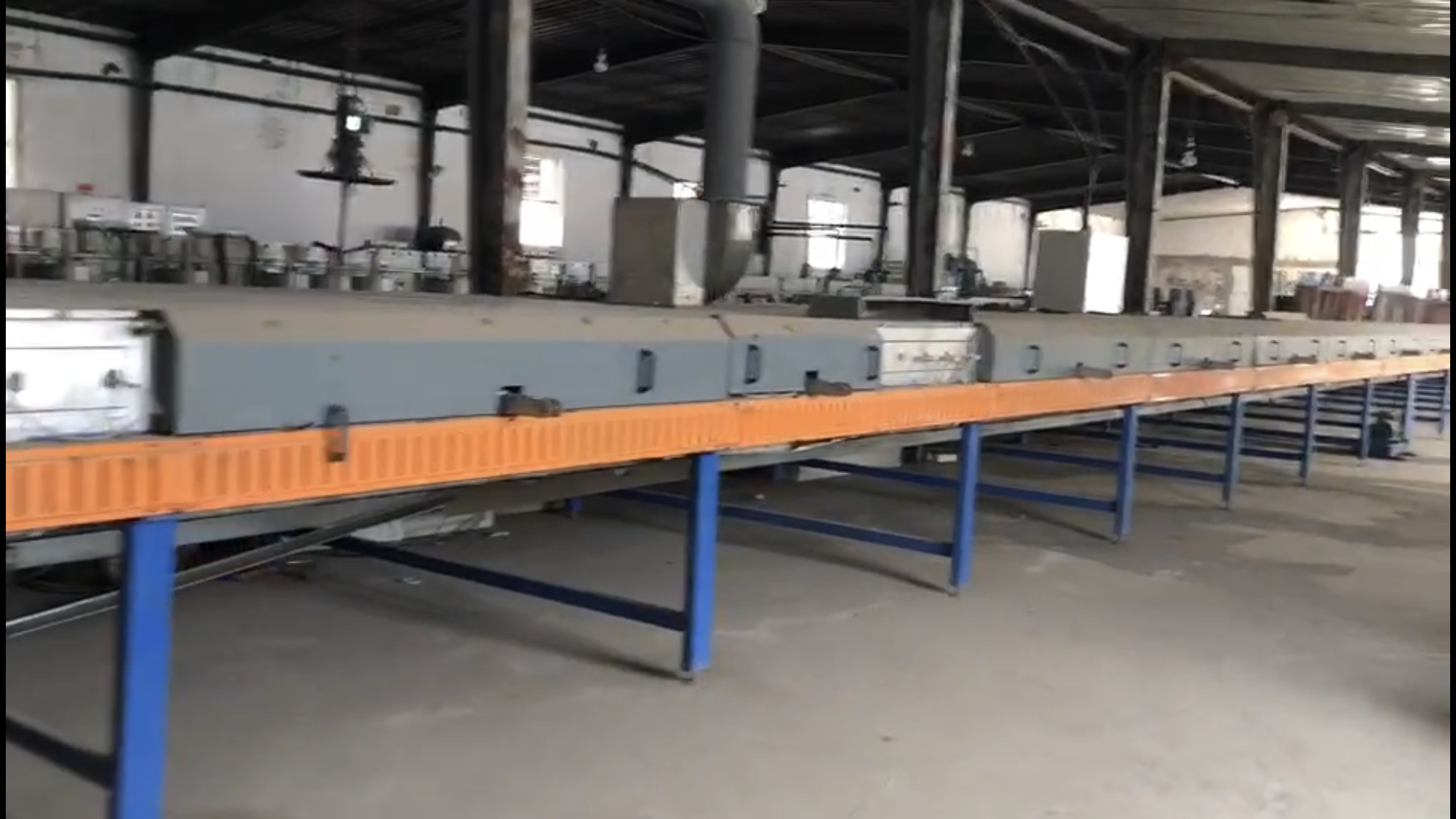

 三、玻璃淋漆烘幹設備部分：

★玻璃淋漆烘幹設備是玻璃在製鏡、真空鍍膜等深加工工藝後工序對玻璃膜層表麵進行淋漆烘幹清洗處理的專用設備。玻璃淋漆烘幹設備主要由傳動係統、淋漆係統、烘箱烘幹係統、風冷係統、清洗、吹幹、電控係統等組成。根據用戶需要，中大型玻璃淋漆烘幹設備還配有手動(氣動)玻璃翻轉小車和檢驗光源等係統。該設備可淋漆烘幹3-8mm厚度的玻璃，高速、平穩、均勻、幹淨，加上人性化結構設計理念和智能控製及顯示係統，使設備盡善盡美。需要配備環保排風係統設備。

★該玻璃淋漆烘幹設備的結構：單淋漆和雙淋漆

1、單淋漆結構：上片台-----淋漆段（不鏽鋼仿進口漆刀、漆泵、攪拌器）-----烘箱烘幹（段烘箱頂上設有抽風機和恒溫控製係統）-----風冷段----後清洗段-----冷風吹幹段----下片台下片或連接自動下片台。

2、雙淋漆結構：上片台-----底漆淋漆段（不鏽鋼仿進口漆刀、漆泵、攪拌器）-----底漆烘箱烘幹段（段烘箱頂上設有抽風機和恒溫控製係統）----底漆風冷段-----麵漆淋漆段（不鏽鋼仿進口漆刀、漆泵、攪拌器）-----麵漆烘箱烘幹段（段烘箱頂上設有抽風機和恒溫控製係統）----麵漆風冷段----後清洗段------冷風吹幹段-----下片台下片或連接自動下片台。

★該玻璃淋漆烘幹設備的工作流程：

1、單淋漆結構：上片台-----玻璃從淋漆平台經過油漆幕後，玻璃表麵淋上均勻的油漆層----然後進入烘箱進行烘幹，烘箱頂上設有抽風機和恒溫控製-----烘幹出來後進入風冷段進行吹風冷卻----再進入酸洗後進行清水清洗-----經過最後冷風吹幹----下片台下片或連接自動下片台。

2、雙淋漆結構：上片台-----玻璃從底漆淋漆平台經過油漆幕後，玻璃表麵淋上均勻的油漆層----然後進入底漆烘箱進行烘幹，烘箱頂上設有抽風機和恒溫控製-----烘幹出來後進入底灑風冷段進行吹風冷卻-----玻璃從麵漆淋漆平台經過油漆幕後，玻璃表麵淋上均（jun1）勻的油漆層----然後進入麵漆烘箱進行烘幹，烘箱頂上設有抽風機和恒溫控製-----烘幹出來後進入麵漆風冷段進行吹風冷卻-再進入酸洗後進行清水清洗-----經過最後冷風吹幹----下片台下片或連接自動下片台。

四、整條鋁鏡生產線的生產流程：

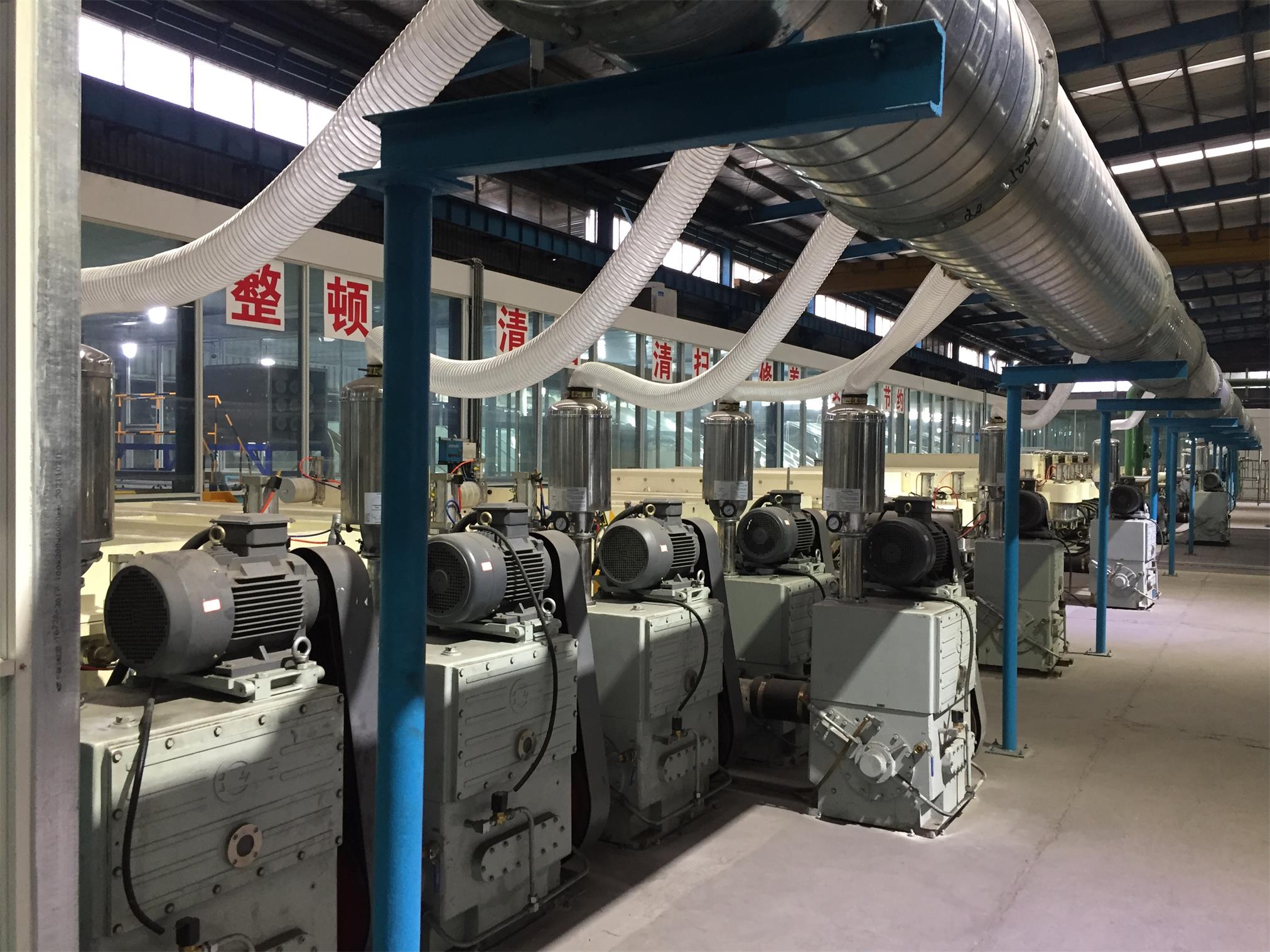

玻璃板放片→預洗→盤洗→衝洗→滾洗→純水衝洗→風刀吹幹→熱風吹幹→進片等待→進真空室滑閥泵抽真空→羅茨泵抽真空→擴散泵抽真空→磁控濺射鍍鋁→擴散泵抽真空→羅茨泵抽真空→滑閥泵抽真空→出片→淋底漆→底漆流平→底漆烘幹→底漆風冷→淋麵漆→麵漆流平→麵漆烘幹→麵漆風冷→水冷→鏡麵清洗→風刀吹幹→鏡片收片。
